PSA制氮機結構

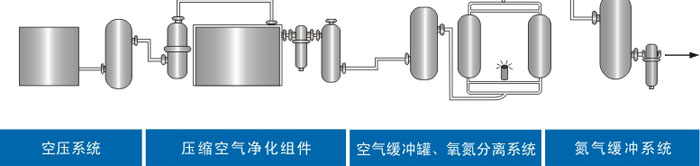

  變壓吸附制氮設備包括：空氣凈化組件、空氣儲罐、氮氧分離系統、氮?dú)饩彌_系統、電氣控制系統五大部分組成。

  1、空氣凈化組件由管道過濾器、精過濾器、超精過濾器、冷凍干燥機、除油器等組成，其作用是除去壓縮空氣中的塵埃、水和油，為氮氧分離系統提供清潔的原料——空氣。

  2、空氣儲罐組件由空氣儲罐、安全閥、球閥等組成，其作用是保證系統用氣平穩外，還可以降低壓縮空氣的出氣溫度，使壓縮空氣中水、油等雜質隨壓縮空氣溫度的降低而分離出來，有利于延長后處理設備壽命，同時提高壓縮空氣的品質。

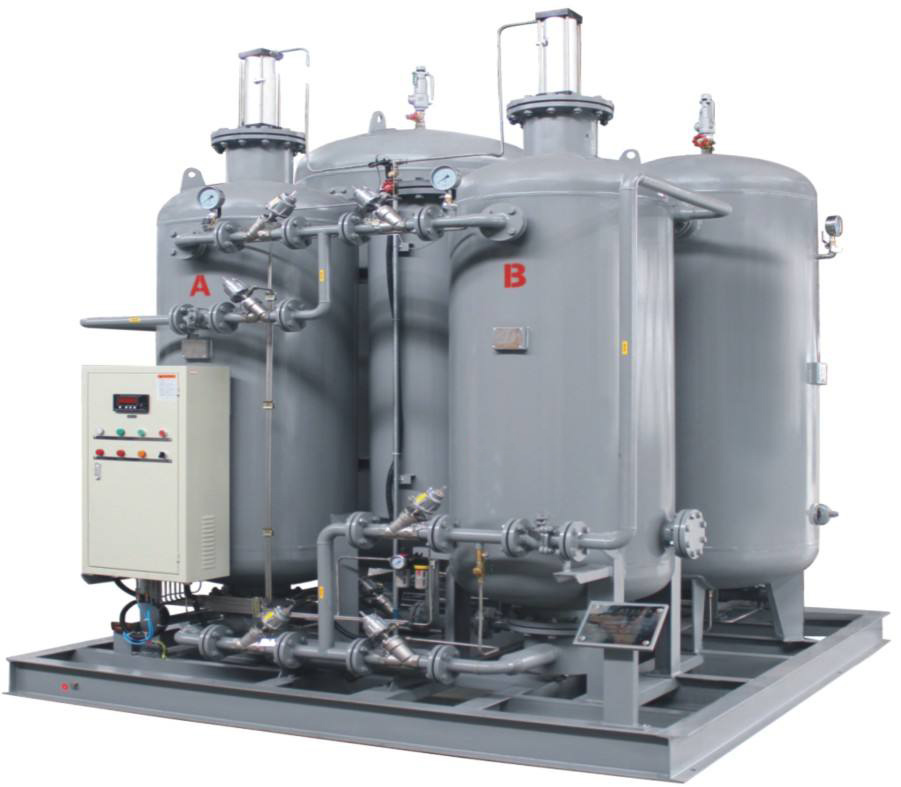

  3、氮氧分離系統是制氮設備的主要部件，由兩個交替工作的吸附塔（塔內裝碳分子篩）和氣動閥、節流閥、消音器等組成。根據碳分子篩對空氣中主要成分氧氣和氮?dú)獾奈剿俾什煌?，在加壓吸附和降壓脫附過程中實現氮氧分離，而加壓吸附與降壓脫附過程由可編程控制器按一定程序控制電磁閥并由電磁閥控制相應的氣動閥自動運行。

  4、氮?dú)饩彌_系統主要由緩沖罐、粉塵過濾器、流量計、調壓閥、氣動閥、節流閥、氮?dú)饧兌确治鰞x等組成。其主要作用是使氮?dú)鈮毫?、純度和流量平穩，氮?dú)饧兌确治鰞x可即時測出氮?dú)饧兌?，并自?dòng)控制氣動閥將不合格氮?dú)馀趴铡?/span>

PSA制氮機特點

1、產氮?dú)夥奖憧旖荩?/span>

  先進的技術，獨特的氣流分布器，使氣流分布更均勻，高效地利用碳分子篩，20分鐘左右即可提供合格的氮?dú)狻?/span>

2、使用方便：

  設備結構緊湊、整體撬裝，占地小無需基建投資，投資少，現場只需連接電源即可制取氮?dú)狻?/span>

3、比其它供氮方式更經濟：

  PSA工藝是一種簡便的制氮方法，以空氣為原料，能耗僅為空壓機所消耗的電能，具有運行成本低、能耗低、效率高等優點。

4、機電一體化設計實現自動化運行：

  進口PLC控制全自動運行，氮?dú)饬髁繅毫兌瓤烧{(diào)并連續顯示，可實現無人值守。

5、運用范圍廣：

  金屬熱處理過程的保護氣，化學工業生產用氣及各類儲罐、管道的充氮凈化，橡膠、塑料制品的生產用氣，食品行業排氧保鮮包裝，飲料行業凈化和覆蓋氣，醫藥行業充氮包裝及容器的充氮排氧，電子行業電子元件及半導體生產過程的保護氣等。純度、流量、壓力穩定可調，滿足不同客戶的需要。

PSA制氮機注意事項

  1、定期排水，排水口處于儲氣罐下方；

  2、定期檢查各連接處與法蘭是否具有密封性，是否有跑冒滴漏等現象，如果有，則停機排除，再開機；

  3、檢查各個壓力表是否正常，是否在檢驗期內，有無磨損與模糊不清情況；

  4、定期檢測安全閥是否符合工藝參數；

  5、做好清潔衛生。

變壓吸附式制氮機技術參數：
  流量：5-5000Nm3/hr
  氮?dú)鈮毫Γ?.1-0.7Mpa（高壓力可定制）
  氮?dú)饧兌龋?5-99.9995%
